產品簡介：

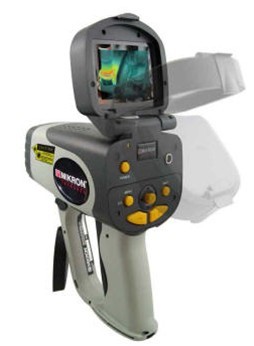

7816系列是紅外熱像儀領域的又一創新力作。作為一款手持式的熱像儀，輕巧的外觀，強大的功能 ，正成為眾多用戶的第一選擇。它采用電池供電，非制冷焦平面以及14位采樣和內置存儲器的技術。作為一款全輻射的熱像儀，其人體工程學的設計，非常便于攜帶和使用。M7816系列捕捉由被測物體所發射出來的紅外能量并把它轉化為一個兩維的溫度場，通過不同的顏色來區分不同的溫度值，所有19200個像素點的溫度值都可以通過USB進行輸出。通過3.5”的折疊TFT屏幕，可以直觀地以全彩或灰度對目標進行觀測。儀器內置的分析診斷程序可通過搖桿進行操作。M7816系列 外部堅固的結構可以防止它受到水汽或粉塵的侵襲，無論是室內或是室外。
主要特點:
*320 x 240 分辨率 UFPA 探測器
*最高等級的溫度分辨率 0.05℃ (30℃)
*最寬的測溫范圍： -40°C到500°C （最高到600°C）
*折疊式顯示屏幕， 可120 °自動轉動
*含有激光指示
*紅外影像輸出
具體參數：
基本參數 |
測溫范圍 |
范圍1：-40 to 120 ℃ |
范圍2：0 to 500 ℃ |
精度 |
±2°C or ±2%, |
視場角 |
18.4ò×14ò |
焦距 |
30cm-∞ |
紅外探測器 |
非制冷焦平面 |
相應波長 |
8-14μm |
像素 |
160×120 |
溫度分辨率 |
0.1 °C |
調焦 |
電子 |
內置黑體 |
提供 |
以下的可見光僅僅對于M7816DV,M7816沒有該部件 |
可見光 |
有效像素 |
640×480 |
視場角 |
27ò×20ò |
焦距 |
50cm到無窮遠 |
自動曝光 |
提供 |
激光 |
分級 |
CDRH Class II |
類別 |
650 nm (red) Laser Diode <1 mW |
顯示 |
顯示屏類型 |
3.5” 真彩液晶顯示 |
灰階彩色圖像 |
數種調色板 |
信息顯示 |
日期/時間，溫度單位°C/°F，多種語言，LCD亮度，電池狀態，溫標，色彩條，
溫度范圍比例 |
視頻輸出 |
NTSC/PAL 復合視頻信號, S-Video |
圖像處理 |
內置存儲器 |
最多可存儲4000圖片 |
圖片存儲功能 |
保存單獨圖片，看縮略圖12張，回放圖片和創建，修改，刪除和重命名目錄和文件名。 |
軟件 |
下載和分析軟件 |
測量功能 |
關閉, Σ2, Σ8, Σ16 |
測量功能 |
信號噪音修正 |
水平修正，單點溫度顯示 |
圖像處理功能 |
單點發生率顯示 |
發生率調整 |
0.10-1.00（步進0.01） |
環境/背景溫度 |
提供修正 |
USB 2.0 |
提供，輸出圖片及數據到個人計算機 |
輸出
|
視頻輸出 |
NTSC |
電池類型 |
Li-ion;可更換, (配有更換電池) |
電源源 |
電池操作時間 |
大約3小時 |
操作溫度 |
-15 to 50°C (90%相對濕度) |
環境 |
保存溫度 |
-40 to 70°C (90%相對濕度) |
三腳架孔 |
有 |
外形尺寸 |
203 x 228 x 101mm (3.9 x 2.6 x 1.8”) |
重量 |
1.3Kg (含電池) |
