產品簡介：

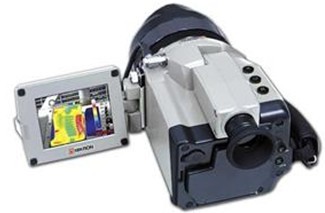

Mikron M7604E紅外熱像儀是美國Mikron公司在紅外熱成像儀技術領域的又一個創新的突破，這款具有高溫性能的全輻射紅外熱像儀是PPM檢測、內表面輻射檢測、鍋爐檢測、玻璃表面溫度檢測的理想工具。
M7604E采用符合人體工學的單點觸控操作按鈕設計，操作簡單；性能強大，測溫范圍寬，具有專門的紅外過濾功能，帶有輻射屏蔽裝置和保護窗裝置，能夠穿透火焰進行鍋爐內壁溫度的測試；通過特殊的過濾裝置，還能夠測試玻璃表面的溫度。
主要特點:
— 高性能320 x 240非制冷焦平面（UFPA）氧化釩探測器；
— 溫度分辨率：0.06℃（在30℃時）或 0.03℃（在30℃時，S12）；
— 紅外圖像和可見光融合功能；
— 雙波段操作：8-14μm長波模式常規測溫、3.9μm中波穿透火焰測溫或4.8 - 5.2μm過濾進行玻璃表面測溫；
— 聚焦范圍：30cm至無窮遠；
— 內置取景器和3.5英寸顯示屏（自動切換）；
— 多點溫度測量、輻射率可調；
— IEEE 1394火線，高速數據傳輸；
— 采用氧化釩晶體材料探測器，圖像非常細膩穩定。
M7604EF/M7604EG系列雙波段紅外熱像儀：
具體參數：
性能 |
測溫范圍 |
-40℃ - 1600℃ |
溫度分辨率 |
0.06℃（在30℃時） 或 0.03℃ （在30℃時 S12） |
測量精度 |
±2℃ 或讀數的 ±2% |
視域 |
21.7°(H) X 16.4°(V) |
聚焦范圍 |
30cm至無窮遠 |
空間分辨率 |
1.2mrad |
幀頻 |
8.5Hz |
探測器 |
320 x 240 非制冷焦平面氧化釩探測器 |
波長 |
8.0 - 14.0μm + 3.9μm(M7604F) 或 5.2μm(M7604G) |
可見光數碼相機 |
像素 |
41萬 |
視域 |
30.1°(H) x 22.7°(V) |
靈敏度 |
1 lux |
固定焦距 |
30cm至無窮遠 |
自動暴光 |
支持 |
視頻信號 |
NTSC |
顯示功能 |
黑白/彩色影像 |
多種調色板可選 |
紅外/可見光組合顯示 |
提供 |
等溫帶顯示 |
4個等溫帶 |
多圖顯示 |
12幅熱圖像 |
多靈敏度顯示 |
提供 |
線分布 |
X，Y線（波形圖顯示） |
輸出/圖像處理功能 |
A/D分辨率 |
14位 |
注釋 |
文本和聲音注釋（30秒每圖） |
實時視頻采集 |
實時存儲（約1600張圖片） |
圖像處理功能 |
可調水平線/靈敏度；多點溫度顯示（10點）；多點輻射率顯示（10點）；T顯示；/最�。ǚ逯当３郑囟蕊@示；報警（全屏或指定區域）；2倍、4倍數字放大（運行/凍結）；區域設置（5區域） |
顯示 |
取景器和3.5英寸LCD液晶屏（自動切換） |
視頻輸出 |
多種調色板可選 |
圖像放大 |
2：1，4：1（帶空間濾波） |
測量功能 |
測量功能 |
運行/凍結 |
信噪處理（S/N）增益 |
S2、S8、S16，空間濾波ON/OFF |
告警 |
屏幕顯示、聲音告警（ON/OFF） |
間隔測量 |
存儲卡記錄：2到3600秒間隔；觸發功能 |
輻射率調整 |
0.1到1.00之間每0.01連續可調 |
環境溫度修正 |
提供（包括內置NUC處理） |
背景補償 |
提供 |
用戶設置 |
個性化預設置（多達10個預設置） |
自動功能 |
全自動（水平、靈敏度、對焦）；水平跟蹤，自動增益控制 |
接口 |
通信 |
RS-232/C |
存儲介質 |
CF卡（熱圖像以.SIT或.BMP文件格式存儲；可見光圖像以.SIT或 .JPEG文件格式存儲；熱圖像/可見光組合圖像以.BMP文件格式存儲） |
視頻信號輸出 |
NTSC/PAL組合視頻信號，S-端子視頻 |
遠程控制操作 |
IEEE 1394（火線）接口 |
環境 |
操作溫度 |
-15℃至50℃ 90%相對濕度或更低（無凝露） |
存儲溫度（不帶電池） |
-40℃至70℃ 90%相對濕度或更低（無凝露） |
環境保護 |
IP 54(IEC60529) |
抗沖擊 |
30G(IEC60068-2-27) |
抗震動 |
3G(IEC60068-2-6) |
電源系統 |
電源 |
AC適配器，100V至240V，DC 7.2V |
功率 |
約6W |
電池工作時間 |
約150分鐘 |
物理特性 |
相機尺寸 |
4.3″x 4.5″x 7.4″ |
相機重量 |
2.9lbs.（不含電池和LCD）；3.5lbs（含電池和LCD） |
三腳架螺母尺寸 |
1/4″-20標準三腳架尺寸 |
可選項 |
鏡頭 |
長焦鏡頭、廣角鏡頭、SpyGlass魚眼鏡頭 |
標準配置 |
主機、鋰電池2塊、智能充電器、AC適配器和DC電纜、IEEE 1396電纜、鏡頭蓋、CF卡、PCMCIA CF適配卡、攜帶箱、腕帶、操作手冊CD盤 |
詳細資料下載：M7604EF/M7604EG系列雙波段紅外熱像儀
