產品簡介：

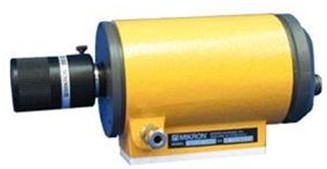

M9100E系列紅外熱像儀是美國Mikron公司針對工業、科研領域高溫測量應用而推出的一款高分辨率、高精度的高端在線式紅外熱像儀，768x494像素氧化釩晶體探測器采用先進的焦平面（FPA）探測器技術，±0.5%測量精度，600℃至4000℃測溫范圍，60幀/秒高速采集，8通道獨立輸出電流，可用于PLC控制器等各種工業控制設備輸入信號，組成一套強大的在線式自動檢測系統；專業的在線式遠程控制與分析處理軟件；M9100E系列紅外熱像儀是工業、科研領域的強大武器，具有很寬的溫度測試范圍，具有很強的靈活性和適應性，具有強大的數據和圖像采集、存儲和處理功能，能夠解決科學研究中碰到的各種復雜的、動態的問題，適合大部分的科學研究應用。
主要特點:
超高分辨率768 x 494像素紅外探測器，測量精度±0.5%，測溫范圍600℃ 至 4000℃，非接觸式溫度測量的強大工具，特別適用于高溫工業過程在線檢測和科研領域
領先技術的30萬(768x494)超高像素紅外探測器，產生高分辨率、無光暈現象的高溫圖像；
超高檢測頻率：60Hz；
探測器采用窄波長，受檢測目標輻射率的影響很�。�
超高的測量精度和分辨率，讀數的±0.5%或±1℃；
先進的焦平面（FPA）探測器技術；
可透過耐熱玻璃、石英、藍寶石等觀察窗口或觀察孔來進行檢測；
8通道獨立模擬信號輸出，0-20mA或4-20mA，可用于控制器或者PLC等輸入信號，是工業在線過程控制的強大武器；
專業化的在線式控制軟件，即可在線實時控制與分析，也可在后期隨時對測試數據進行專業的分析。

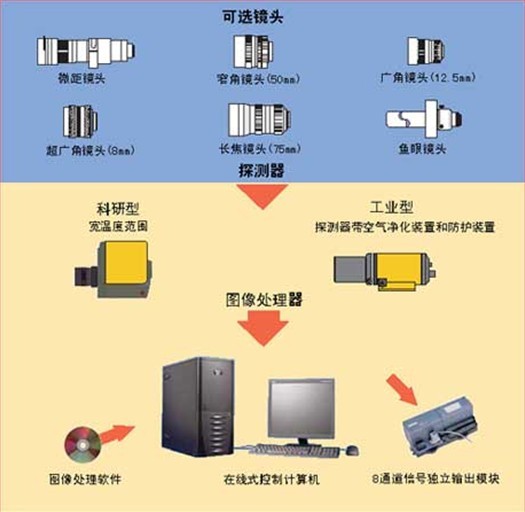

M9100E高溫紅外測溫系統：
M9100E系列在線式紅外熱像儀典型應用：
高溫科研
航空、航天、工業特種金屬研究與加工；比如電子束或等離子弧熔爐等
連鑄、連軋、熱處理熔爐、感應加熱
PVD、CVD涂層處理
晶體生長
鍛造、環軋
大型鍋爐和精煉爐
旋轉窯爐、焚化爐
超精細熱加工，如燈絲熱加工或電子發射熱加工

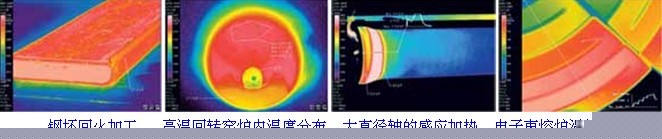

鋼材連鑄與連軋加工
在鋼材的連鑄和連軋加工中，由于溫度冷卻的不連續導致鋼坯邊緣脫落或鋼坯尺寸的變形，對加工后的鋼材質量有著相當大的影響；M9100E系列紅外熱像儀具有精確的熱邊緣測溫成像能邊緣力，能夠精確的描繪出目標物的輪廓溫度分布，從而更好的控制鋼材加工過程和加工工藝，生產出高質量的產品。
爐溫分布測量
在特種鋼材和不穩定金屬加工過程中，需要精確的知道熔爐內的溫度分布情況；熱電偶成本高、費時，而且無法探測全部的溫度分布；M9100E系列紅外熱像儀具有獨特的魚眼鏡頭，能夠透過玻璃、石英視窗完整的檢測出整個爐內的溫度分布情況，并且采用帶全部溫度數據的紅外熱圖像保存下來歸檔，任何時候都可以采用專業分析軟件回顧、分析，改善加工工業，提高產品質量。
回轉窯
回轉窯爐加工效果的好壞主要依靠窯爐內加工原料的流動效率和加熱溫度的控制；使用M9100E系列紅外熱像儀，能夠檢測出附在窯爐內壁的難熔物凝結塊或其它影響原料流動的因素，還能夠提供加熱區域的精確到點的溫度分布紅外熱圖像。
感應加熱
感應加熱或者鍛造通常需要將加工對象某些部位加熱到所需要的溫度值，并且控制在期望的溫度范圍之內；M9100紅外熱像儀能夠獲取工件整體溫度分布紅外熱圖，并將測量數據提供給感應加熱線圈，在加工初期控制工件預熱過程；在加工過程中，保證加工溫度在預設范圍內，保證生產出符合要求的高質量產品。
科研
M9100E紅外熱像儀是科研領域的強大武器，具有很強的靈活性和適應性，具有強大的數據和圖像采集、存儲和處理功能，能夠解決科學研究中碰到的各種復雜的、動態的問題。M9100具有很寬的溫度測試范圍，適合大部分的科學研究應用。
微型紅外熱成像
在需要的科研和工業應用中，需要獲取一些微小物體的溫度場分布情況，比如電子槍燈絲、微加熱裝置、x線加熱裝置的陰極等；專為科研領域而研發的長焦距微鏡頭能夠測試100mm距離處3x3um大小的目標物。
Mikron有各種型號的微鏡頭可選，能夠提供3.5倍到超過1000倍的放大，工作距離在25mm至350mm，視域可以達到平方毫米以內。

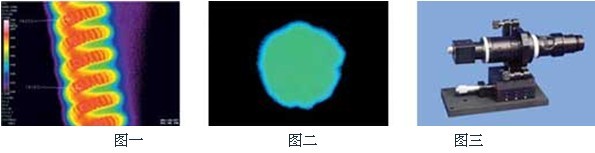

圖一：燈泡鎢絲溫度分布
圖二：1000℃黑體爐上100um小孔熱成像圖，100mm距離空間分辨率達到3x3um
圖三：帶精密定位的顯微鏡頭
柜式型：適合中央控制室，帶一對進氣風扇和空氣凈化系統，保證長時間工作的可靠性。

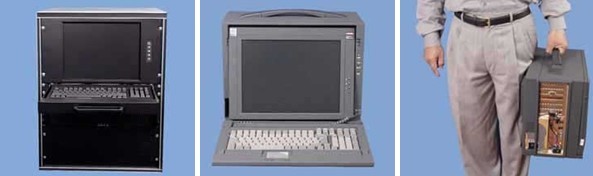

M9100E系列專用圖像處理計算機：
Mikron公司推出了多種類型與M9100E系列紅外熱像儀配套的圖像處理計算機，以適應科研、工業等不同領域的應用；比如在科研領域廣泛應用的標準型；適合高溫、多灰塵、場地粗糙等惡劣環境的工業型；有適合工廠現場安裝的防水、防油、防塵的現場型；還有集成鍵盤、液晶，可以折疊，適合緊湊場地或移動的便攜型。
強大的在線式動態分析軟件：
遠程實時動態控制
動態視頻采集
區域參數設置與監控
點、線、面、均差、趨勢分析
高、低溫告警
主要參數
測溫范圍 |
M9103E
（選擇一個或者兩個相鄰溫度范圍） |
600℃ - 840℃ |
安裝 |
臺式、便攜式或者工廠固定密封式 |
800℃ - 1180℃ |
使用環境 |
0℃ - 50℃， 95%相對濕度，非冷凝 |
1100℃ - 1750℃ |
存儲環境 |
-25℃ - 85℃，95%相對濕度，非冷凝 |
1600℃ - 3000℃ |
圖像像素分辨率 |
640 x 480 |
1900℃ - 4000℃ |
圖像數據分辨率 |
8位 |
M9104 E |
600℃ - 3000℃ |
溫度核心分辨率 |
3x3像素矩陣 |
M9104EW |
600℃ - 4000℃ |
系統電源 |
90-240VAC/60Hz, 400W |
（其它溫度范圍請聯系咨詢） |
模擬電流 |
測量精度 |
讀數的±0.5% 或±1℃ |
MFP-1模塊 |
|
溫度分辨率 |
1℃ |
獨立輸出通道數 |
8通道 |
工作波長 |
近紅外窄帶波譜 |
電流類型 |
0-20mA 或 4-20mA |
探測器類型 |
非制冷固態FPA, 具有獨特的防光暈的特性，低噪音模式和卓越的穩定性 |
獨立電壓 |
3000VRMS |
安裝 |
DIN導軌安裝 |
探測器像素 |
768(H) X 494(V) |
使用環境 |
-40℃ - 70℃ |
視域（標準25mm鏡頭） |
10.8°(H) X 8.1°(V) |
電源 |
90-240VAC 50/60Hz |
其它視域根據可選鏡頭而定 |
可選設備 |
空間分辨率 |
0.3 mrad |
超廣角鏡頭 |
焦距：6.5mm，視域：40°H x 30°V |
幀頻 |
60Hz（實時） |
廣角鏡頭 |
焦距：8mm，視域：33°H x 25°V |
焦距 |
30cm - ∞（標準25mm鏡頭） |
焦距：12mm，視域：22°H x 17°V |
安裝 |
2個標準1/4 - 20螺紋孔 |
窄角鏡頭 |
焦距：50mm，視域：5.4°H x 4°V |
連接電纜 |
10米（可擴充至100米） |
長焦鏡頭 |
焦距：75mm，視域：3.5°H x 2.6°V |
使用環境溫度 |
0℃ 至 50℃ 無制冷 |
微距鏡頭 |
空間分辨率可達3x3像素 |
0℃ 至 120℃ 水冷 |
魚眼鏡頭 |
|
保護冷卻套 |
標準，高溫環境下保護探測器 |
（帶不銹鋼空氣凈化裝置，可通過厚達75cm耐火墻進行檢測，承受高達1315℃接觸溫度） |
長30cm，直徑38mm |
M9103E120℃ |
長45cm，直徑38mm |
M9104E80℃ |
長60cm，直徑38mm |
使用環境濕度 |
10-95%相對濕度， 非冷凝 |
長75cm，直徑38mm |
存儲環境 |
-25℃ - 85℃， 95%相對濕度，非冷凝 |
保護冷卻套 |
各種規格保護冷卻套，適應惡劣環境 |
尺寸（長x寬x高） |
M9103E: 280mm x 100mm x 110mm |
連接電纜 |
標準5米長，可達100米 |
M9104E: 220MM x 130mm x 165mm |
MFP-1模塊 |
8通道獨立電流輸出，用于連續過程控制 |
重量 |
M9103E: 3.0kg |
軟件 |
MikroSpec R/T在線實時動態處理軟件 |
M9104E: 2.5kg |
MikroSpec 3.0離線分析軟件 |
