簡介

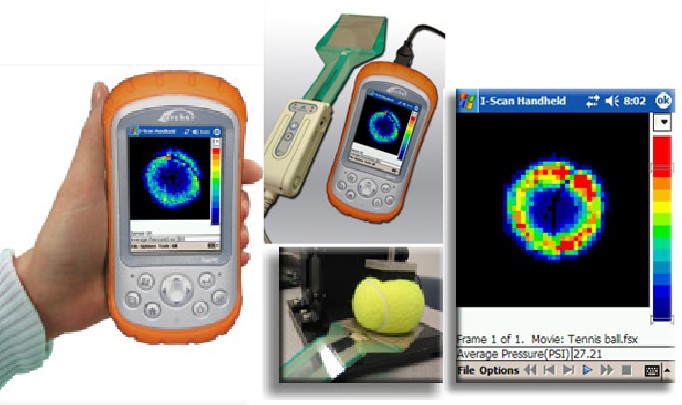

I-Scan Handheld掌上型壓力分布傳感器是一套低價而且非常輕便的壓力量測系統。這套系統包括了一臺 Pocket PC (PDA)執行I-Scan操作軟件、感測連結接口和感測掃描儀，以及一組壓力感測片。不但能夠讓您利用我們超薄的感測片，量測兩個接觸表面間的壓力負載，還可直接地在Pocket PC (PDA)上擷取并觀測壓力數據。
I-Scan Handheld掌上型壓力分布傳感器幾乎可用于各種環境，量測表面間的壓力分布。其應用的范圍包括了
- 協助設備工程師調校儀器。
- 協助現場服務人員安裝印刷機臺和印刷輪
- 協助醫療人員監視手術期間(或之后)病患患部的壓力情形
- 協助臨床醫生調整灼傷防護衣壓力
- 協助外科醫生于外科手術時平衡植入物的壓力分布
- 協助汽車組裝人員調整車門、車窗的關閉壓力
由于I-Scan Laptop/Desktop 系統與PDA系統的檔案格式，因此當使用者在現場擷取壓力數據完成后，便能夠?qū)?shù)據傳送回公司進行更多的數據分析。而I-Scan附加的功能，如感測片校準與壓力數據分析等，亦能夠在I-Scan計算機系統上處理完成。
應用
|
- 儀器架設
- 夾送滾輪、密封顎、襯墊、軟性密封
- 網版印刷等
|
關鍵特色
- 壓力分布
- 快拍紀錄
- 具繪圖、分析能力
- 多重快拍，實時觀測
- 多種傳感器可供使用
- 高空間分辨率
- 可彎曲的薄膜感測片
- 感測片耐久且可重復使用
|
- 感測片耐久且可重復使用
- 壓力范圍 0-25,000 psi (0-175MPa)
- 架設容易
- 操作容易
- 8-bit 壓力分辨率
- 專業的工程師團隊支持
- 可升級至I-Scan系統
|
適用單位
裝配線，研究&開發實驗室，機械包裝線，制造廠
適用產業
汽車業，半導體業，制藥廠，體育用品業，人類工程，封裝，造紙，印刷，管制機關，大學研究單位，還有更多…
軟體特色
- 2-D、3-D壓力分布影像觀測
- 快拍壓力量測
- 實時繪圖、分析和儲存數據 (壓力、力量、區域)
- 利用可定位、調整尺寸的 “ focus boxes” 和
- “l(fā)ines” 功能，使用者可進行局部感測比對&分析
- 同時觀察&曲線比對多重量測成果
- 可進行感測片單點校正
- 工程單位選擇
- 以及更多…
感測片介紹
I-Scan Lite 能夠與我們多數的感測片搭配使用，下面是我們傳感器的特色總結
感測點數 |
標準2,288(可高達146,000) |
空間密度 |
高達16,000sensels/in (248sensels/cm2) |
空間分辨率 |
0.025 x 0.025in - 0.7 x 0.7in
(0.64 x 0.64mm - 17 x 17mm) |
操作溫度 |
15°F-140°F(-9°C-60°C) |
感壓面積 |
0.120.12in - 22.7 x 34.8in
(3.0 x 3.0mm - 578 x 884mm) |
技術 |
壓阻式 |
校正 |
利用力量控制裝置，進行實地量測校正 |
壓力范圍 |
0-25,000 psi (0-175MPa) |
感測厚度 |
0.004 in (0.1mm) |
可選購之附加模塊
I-Scan Lite Enhanced –
一個增強版的操作軟件，能夠提供額外的功能，如2-D輪廓顯示、曲線繪圖與數據分析，和增強版的校正功能等。同時，也能夠選擇附加單次或無限次數壓力快拍功能，這能夠讓您在一個檔案內儲存一系列的靜態壓力量測結果，可以很輕松的進行壓力比對。其它數據分析功能如壓力峰值、重量和力量中心等，亦包括在其中。
Upgrade to I-Scan - I-Scan Lite
系統可以完整升級成I-Scan 系統，由于此二者間的檔案格式是完全兼容的，所以升級前的檔案，在升級后將不受到影響。
Equilibration/Calibration Devices –
利用氣壓裝置在感測面上提供一均勻的壓力分布，來標準化每個感測點的輸出訊號，而系統會以電子化的方式，來補償每個感測點所產生的差異性。
Wireless Capability - 能夠?yàn)槟母袦y片和計算機提供一個無線連接裝置，讓您在擷取數據的操作上，能夠更有彈性。
