簡介

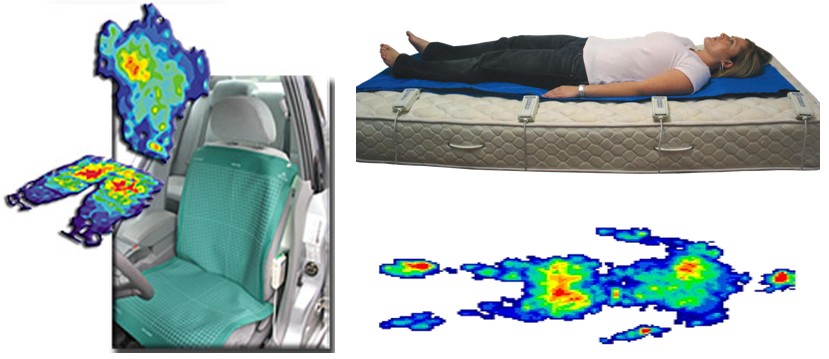

BPMS量測系統主要用途是設計于量測人體作用在座位、床墊、座墊和背墊上的壓力分布情形。這套系統包括了USB數據擷取器、操作軟件和薄膜壓力感測片(感測墊)。
此套系統所褡配的感測片, 其空間分辨率最高可達每平方公分具一個感測點，每片感測片可包括高達2,016個感測點個體。系統并且可擴充及支持多組感測片同時操作，最多可擴充到同時處理16,128個感測點。而感測片細薄的厚度，能夠讓您安心的安裝在您的測體上，卻不破壞原始接觸表面的性質。結合了這些特色，使得本產品能夠精準的量測局部壓力的峰值，以及整體壓力的分布狀態。
應用
- 支持座椅表面設計
- 填料數量
- 背墊、坐墊外型
- 背墊、坐墊輪廓
- 座位尺寸
- 堅固性
|
- 汽車駕駛座設計
- 醫院、居家床墊設計
- 材料測試
- 舒適度分析
- 壽命測試﹣在長時間和不同條件的使用情況下，支撐面的支撐狀態
- 心理學研究
|
關鍵特色
- 壓力分布圖
- 動態紀錄和倒帶觀測
- 具繪圖、分析能力
- 實時觀測
- 不論小、大的區域，感測片皆能涵蓋
- 高空間分辨率
- 可彎曲的薄膜感測片 ( 厚0.014in / 0.35mm )
|
- 感測片操作容易、耐用且可重復使用
- 感測片容易更換﹣毋須更換所有的感測面
- 取樣頻率：USB界面為0~100Hz，
- PCI卡則為0~127Hz。
- 8-bit 壓力分辨率
- 專業的工程師團隊支持
|
適用單位
研究&開發實驗室、測試&設計部
適用產業
床墊、座椅、坐墊、自行車、機車、汽車業，以及大學研究機構等，還有更多…
軟體特色
- 動態壓力擷取
- 紀錄壓力輸出
- 量測結果支持影像文件操作(錄像)
- 實時顯示2-D和3-D量測數據
- 3 x 3 或 5 x 5內插法顯示
- 繪制完整量測之壓力&力量曲線
- ASCII檔案輸出
- 量測影像之顯示可支持單元格或逐格動畫播放
- 可單獨分析特定范圍
- 顯示力量的中心和其重心軌跡
- 同時觀察&比對多重量測成果
- 以及更多…
感測片介紹
感測片型號 |
感測片數量 |
感測面積 |
感測點數量 |
空間分辨率 |
量測范圍 |
5315 |
1張 |
488 mm x 427 mm (19.2 in x 16.8 in) |
2,016 |
6.25 sensels/in2
(1 sensel/cm2) |
0-250mmHg
(0-5 psi) |
2張 |
976 mm x 427 mm (38.4 in x 16.8 in) |
4,032 |
4張 |
1,952 mm x 427 mm (76.8 in x 16.8 in) |
8,064 |
8張 |
1,952 mm x 854 mm (76.8 in x 33.6 in) |
16,128 |
5330 |
1張 |
471 mm x 471 mm (18.56 in x 18.56 in) |
1,024 |
3.0 sensels/in2
(0.5 sensel/cm2) |
0-250mmHg
(0-5 psi) |
2張 |
976 mm x 427 mm (37.12 in x 18.56 in) |
2,048 |
5350 |
1張 |
417 mm x 386 mm (16.4 in x 15.2 in) |
1,558 |
6.25 sensels/in2
(1 sensel/cm2) |
0-250mmHg
(0-5 psi) |
2張 |
834 mm x 386 mm (32.8 in x 15.2 in) |
3,116 |
4張 |
1,668 mm x 386 mm (65.6 in x 15.2 in) |
6,232 |
8張 |
1,668 mm x 772 mm (65.6 in x 30.4 in) |
12,464 |
5400N |
1張 |
578 mm x 884 mm (22.7 in x 34.8 in) |
1,768 |
2.23 sensels/in2
(0.3 sensel/cm2) |
0-250mmHg
(0-5 psi) |
2張 |
578 mm x 1,768 mm (22.7 in x 69.6 in) |
3,536 |
3張 |
1,734 mm x 884 mm (6.81 in x 34.8 in) |
5,304 |
4張 |
2,312 mm x 884 mm (90.8 in x 34.8 in) |
7,072 |
可選購之附加模塊
Video Synchronization
讓您的量測壓力數據能夠在BPMS的操作軟件下，以錄像的方式呈現并且紀錄，增加量測成果的應用性。
Equilibration/Calibration Devices
使用氣壓和真空裝置在感測片表面上提供一均勻的壓力分布，來標準化每個感測點的輸出訊號，而系統會以電子化的方式，來補償每個感測點所產生的差異性。
Vacuum Calibration Device
5330型感測片專用校正器。儀器會在感測面上提供一均勻的壓力分布，來標準化每個感測點的輸出訊號。系統能夠以電子化的方式，補償每個不同的感測點所產生的差異性。
Wireless Capability：“無線操作模塊” 能夠?yàn)槟母袦y(cè)片和計算機提供一個無線連接裝置，讓您在擷取數據的操作上，能夠更有彈性。
PCI Card/Handle
取代標準USB 連接接口，提供更高的取樣速率(127Hz)。不適用于5330型感測片
